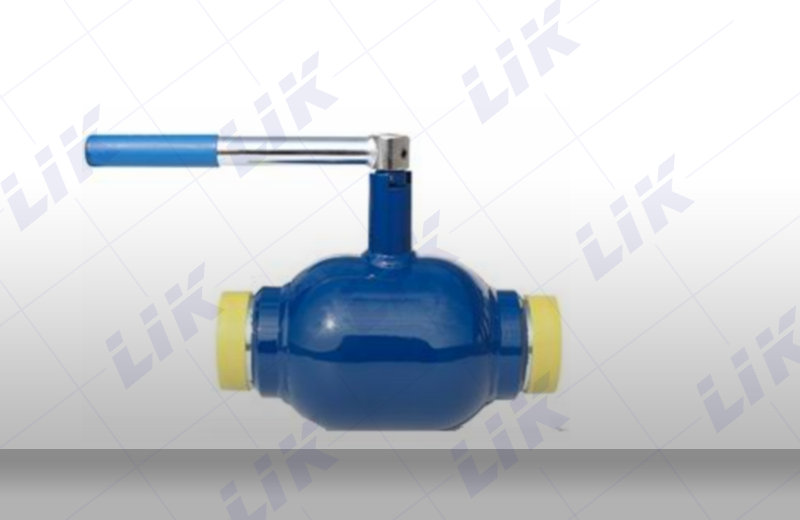

進口全通徑全焊接球閥的整體結構采用全焊接的工業結構，使閥門的內、外密封得到了極大的提高，閥門的重量得到了很大的降低(特別是DN300以下口徑)使閥門的安裝變得更為便捷，不僅降低了工程施工的成本，也節省了時間。全焊接球閥廣泛應用于城市燃?xì)獾牡叵鹿芫�，天然氣輸送管線，調壓站等領域。
進口全通徑全焊接球閥的特點
1、閥體采用無縫鋼管壓制成型。
2、閥門的整體結構采用全焊接制造工藝，減少了外泄漏；閥門重量大大減輕，安裝更便捷。
3、采用彈性墊圈及碳纖維增強密封圈，可經手幾萬次往復運動無泄漏，保證閥門的使用壽命。
4、閥門的密封可以在-40℃-200℃的條件下連續使用而不會失效。
5、連接方式有對焊、法蘭、螺紋連接等形式，開啟采用手柄、蝸輪傳動、電動等方式。
6、長桿直埋焊接球閥可以深埋地下，不用設置閥門井，操作者只需在地上用手柄或蝸輪傳動機構操作即可，非常方便
進口全通徑全焊接球閥閥技術參數
|
公稱通徑 |
DN40-DN400 |
|
公稱壓力 |
1.6MPa-4.0MPa |
|
適用介質 |
水、氣、油等 |
|
適用溫度 |
-20℃-200℃ |
|
閥體材質 |
碳鋼,不銹鋼,操作形式,手柄 |
進口全通徑全焊接球閥尺寸表
|
口徑 |
L |
A |
H |
H1 |
d |
D1 |
D(GB) |
D(DIN) |
|
15 |
230 |
120 |
97 |
45 |
15 |
42.4 |
22 |
21.3 |
|
20 |
230 |
150 |
103 |
46 |
20 |
48.3 |
25 |
26.9 |
|
25 |
260 |
150 |
109 |
48 |
25 |
60.3 |
32 |
33.7 |
|
32 |
260 |
190 |
119 |
63 |
32 |
76.1 |
38 |
42.4 |
|
40 |
300 |
190 |
125 |
67 |
38 |
88.9 |
45 |
48.3 |
|
50 |
300 |
275 |
183 |
82 |
50 |
114.3 |
57 |
60.3 |
|
65 |
300 |
275 |
196 |
87 |
65 |
139.7 |
73 |
76.1 |
|
80 |
325 |
275 |
219 |
104 |
80 |
168.3 |
89 |
88.9 |
|
100 |
325 |
415 |
242 |
104 |
100 |
177.8 |
108 |
114.3 |
|
125 |
350 |
540 |
278 |
118 |
125 |
219.1 |
133 |
139.7 |
|
150 |
400 |
745 |
275 |
130 |
150 |
273 |
159 |
188.3 |
|
200 |
530 |
- |
- |
- |
200 |
355.6 |
219 |
219.1 |
|
250 |
550 |
- |
- |
- |
250 |
426 |
273 |
273 |
